上華智造 | UHPC模殼柱——豎向預制構件新寵兒

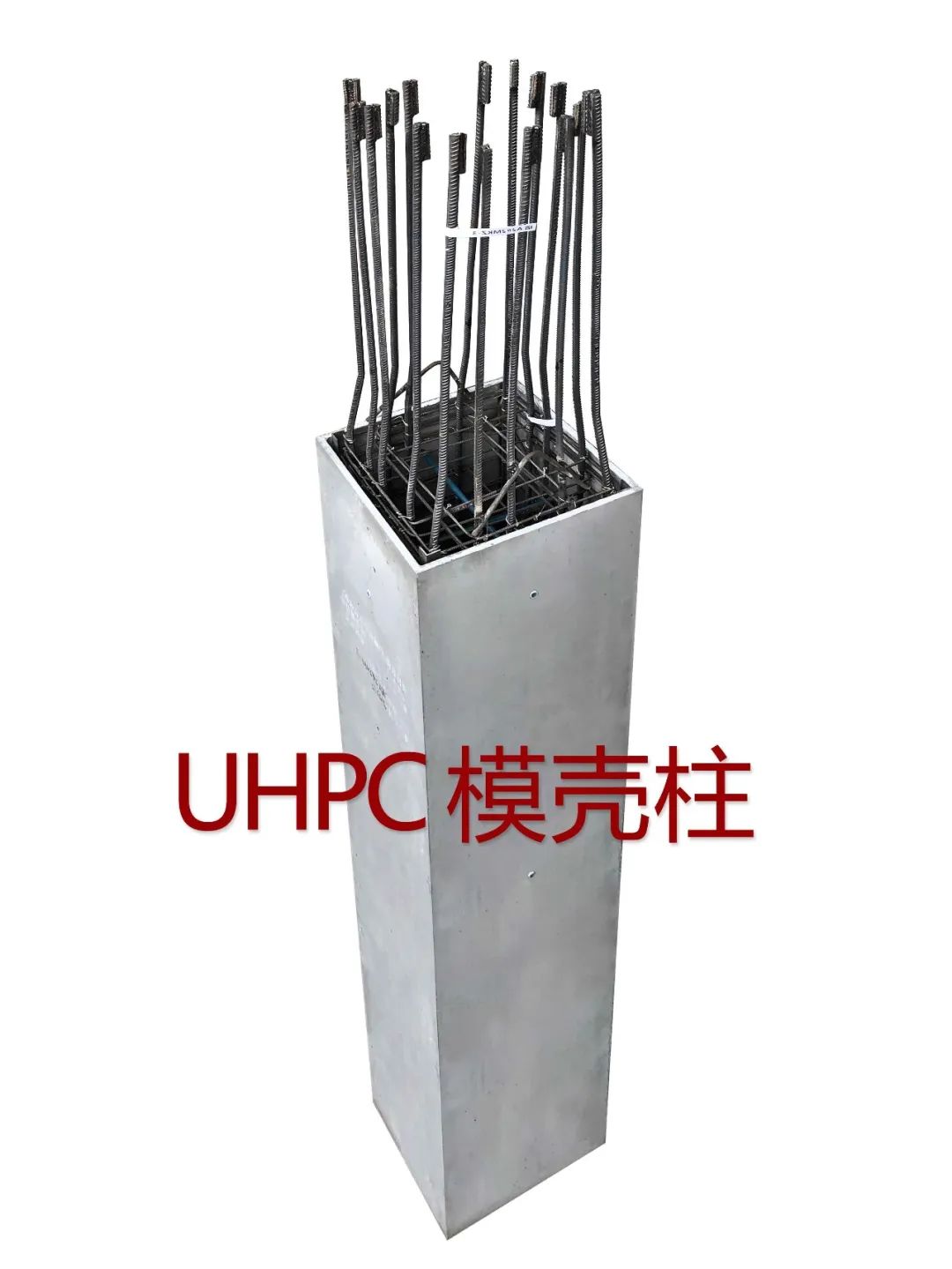

1、產品展示
2、產品吊裝動畫
3、產品特點及優勢
No.1 | 高度集成 將模板、鋼筋保護層、鋼筋籠和機電管線統一在工廠完成預制，工業化程度高 | |
No.2 | 結構安全 豎向鋼筋采用PCT搭接連接或機械套筒連接方式，避免灌漿套筒的施工風險和檢測困難；結構整體現澆，模殼作為保護層增加對鋼筋的有效保護，可減小柱截面；其套箍效應可增強受力性能 | |
No.3 | 節省人工 搭接連接方式現場安裝快捷簡便，大大提高效率。構件表面平整免抹灰，大量節省了工地現場人工和模板用量 | |
No.4 | 尺寸標準 構件尺寸標準化程度高，加工快捷高效，型號分為全柱殼構件和柱腳可視構件兩種 | |
No.5 | 品質優良 模殼采用超高性能混凝土（UHPC）材料，厚度僅為20mm，強度高韌性好，無需額外設置對拉螺桿也可承受混凝土澆筑時的側壓力 | |
No.6 | 節省造價 工業化生產，尺寸高度標準化、構件重量輕，減少吊裝費及運輸費，在裝配式評分中，按豎向構件計分，單位體積得分率最高，有效降低綜合造價 | |
No.7 | 易檢易驗 成型鋼筋籠在工廠加工，且在模殼中間全部外露，現場鋼筋網可見，便于鋼筋工程的驗收，也便于機電管線的設置 |
4、產品規格及型號
UHPC柱模殼厚度為20mm，長、寬、高可針對項目需要定制，有全柱殼構件和柱腳可視構件兩種產品型號

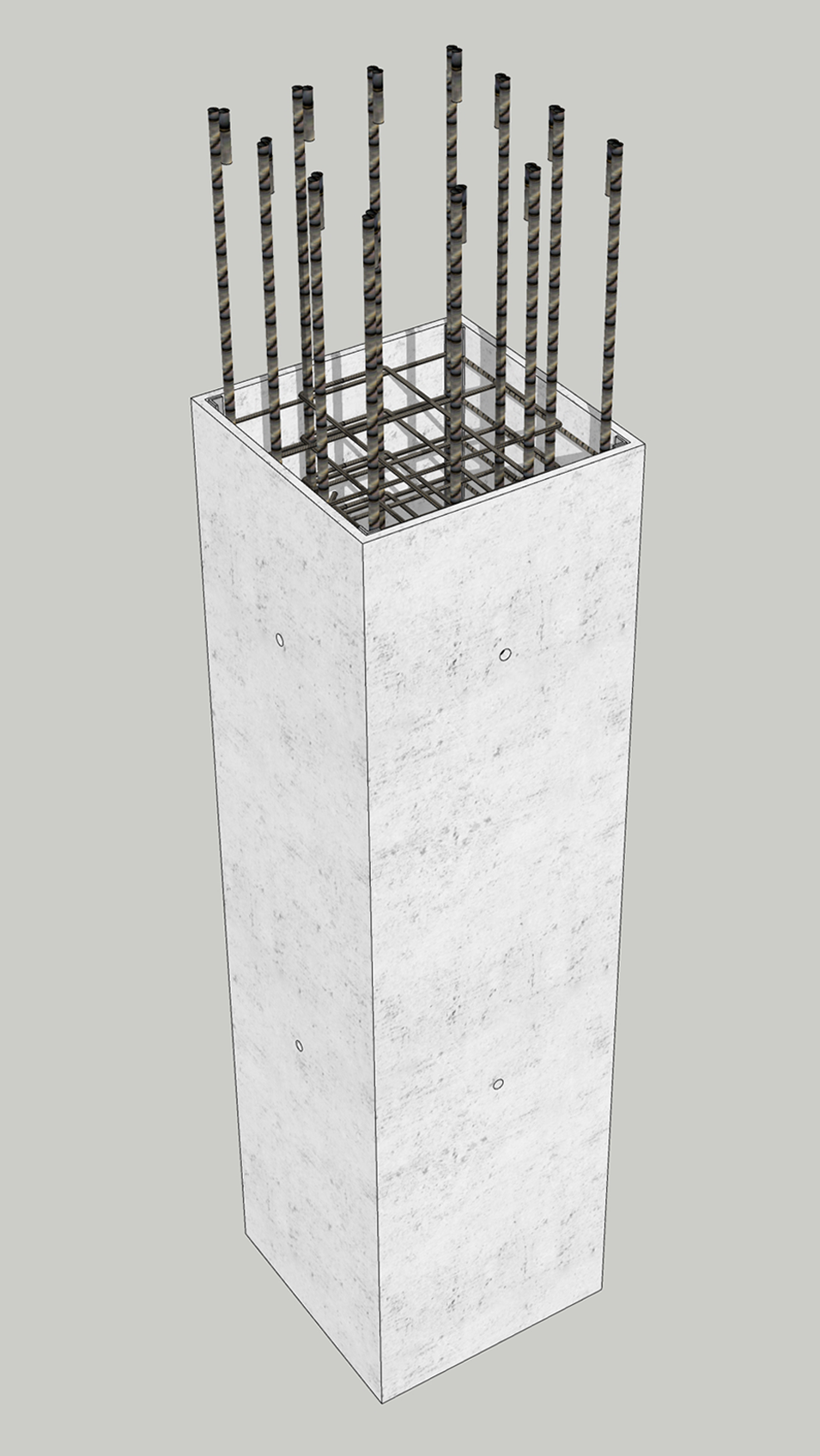

全柱殼構件

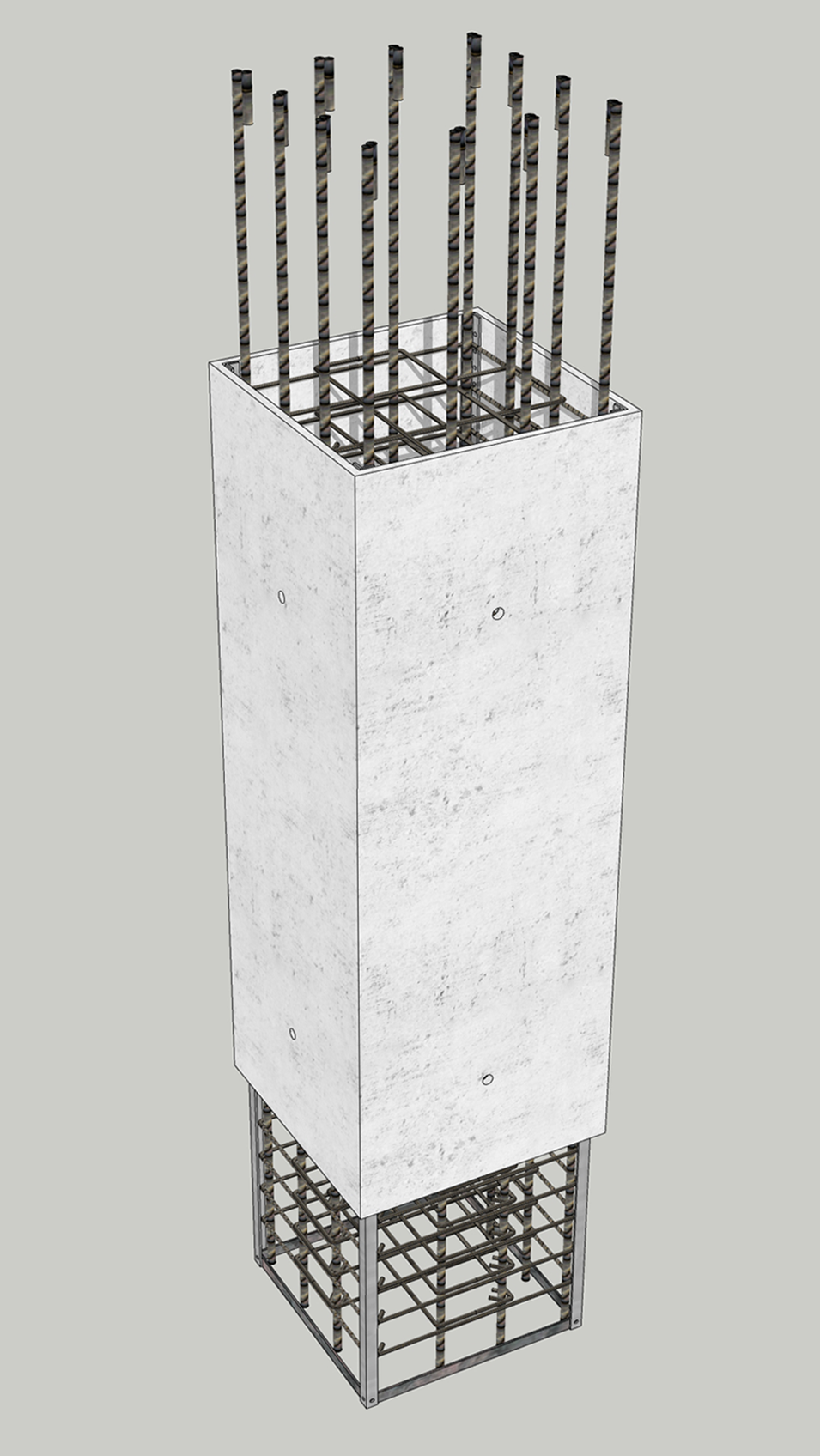

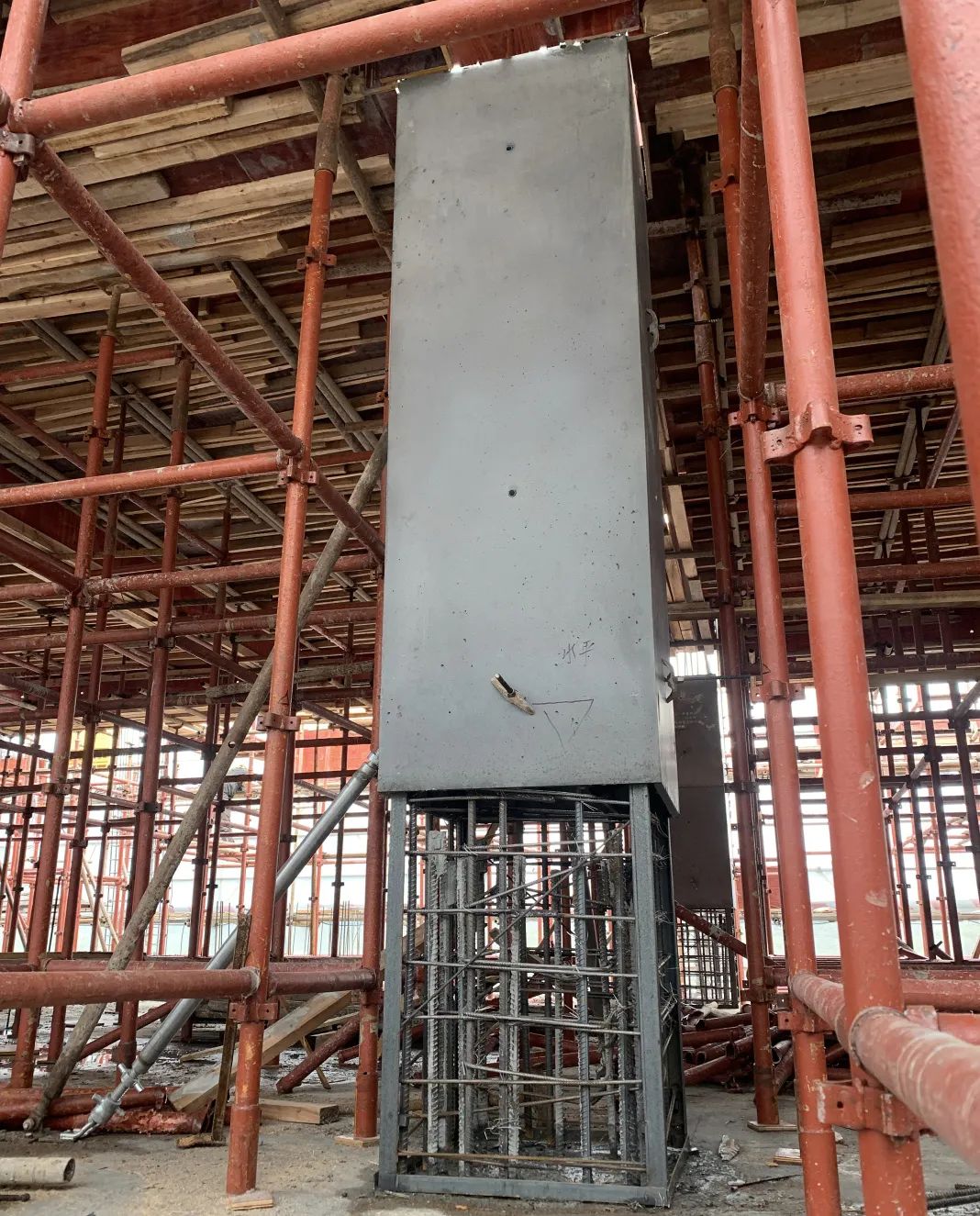

柱腳可視構件
5、產品安裝程序及優勢
安裝程序：簡單、直觀、快捷
鋼筋連接方式主要采用：
PCT搭接連接方式和機械套筒連接方式

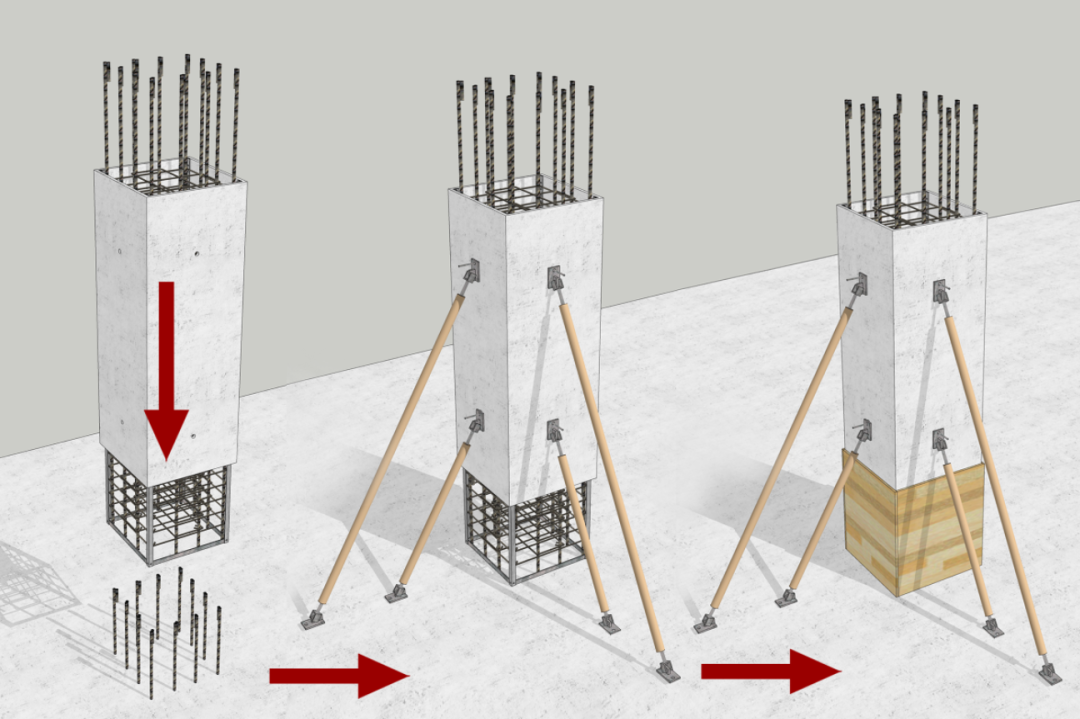

上柱插入搭接筋 調整固定并脫鉤 補充模板并澆筑
PCT搭接連接的優勢
采用可靠的非接觸搭接方式連接， 柱腳鋼桁架實現施工期間構件自承重
為2022年廣東裝配式建筑發展可復制推廣技術
No.1 | 節點區縱筋在鋼桁架籠內搭接 實現柱梁板三者現澆連接，整體性好，安全可靠 | |
No.2 | 抗震性能好 等同現澆，沿用現行分析計算方法，抗震性能好 | |
No.3 | 節點易檢易驗 施工質量易于把控，僅需檢測混凝土強度與密實度 | |
No.4 | 安裝簡便 節點安裝簡單直觀易操作，容錯度高，便于調整 | |
No.5 | 裝配率高 豎向構件預制，易達到A級及以上裝配式評價等級 |

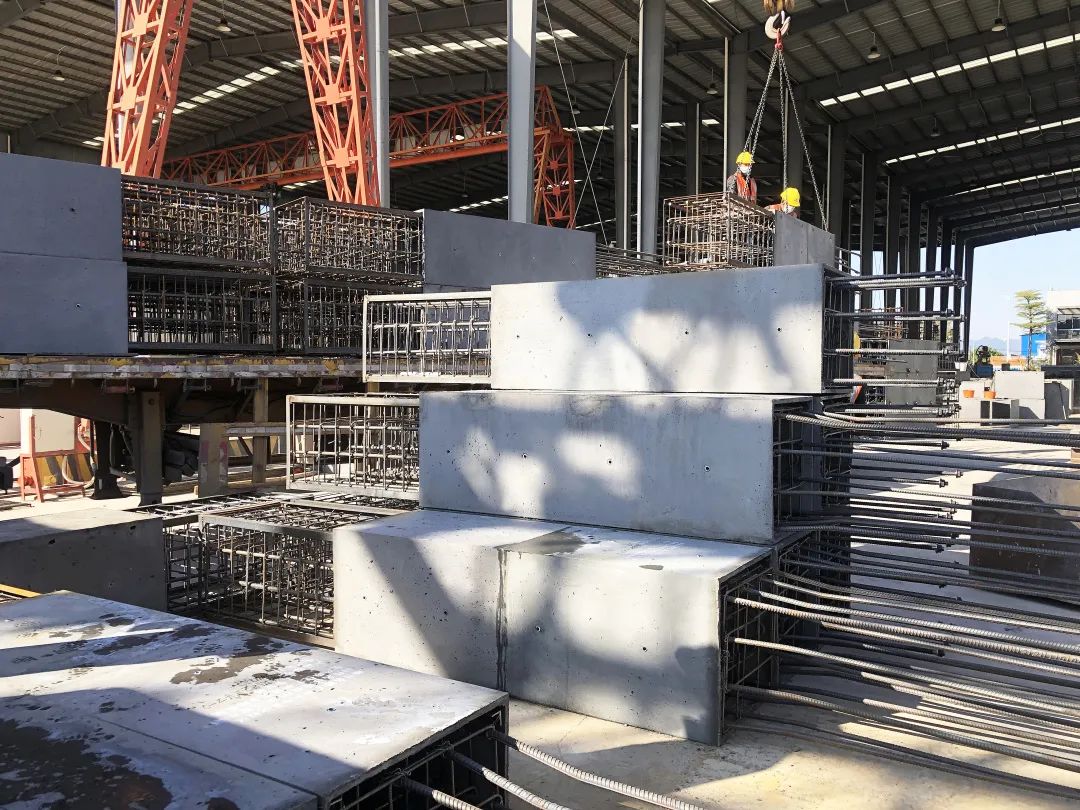

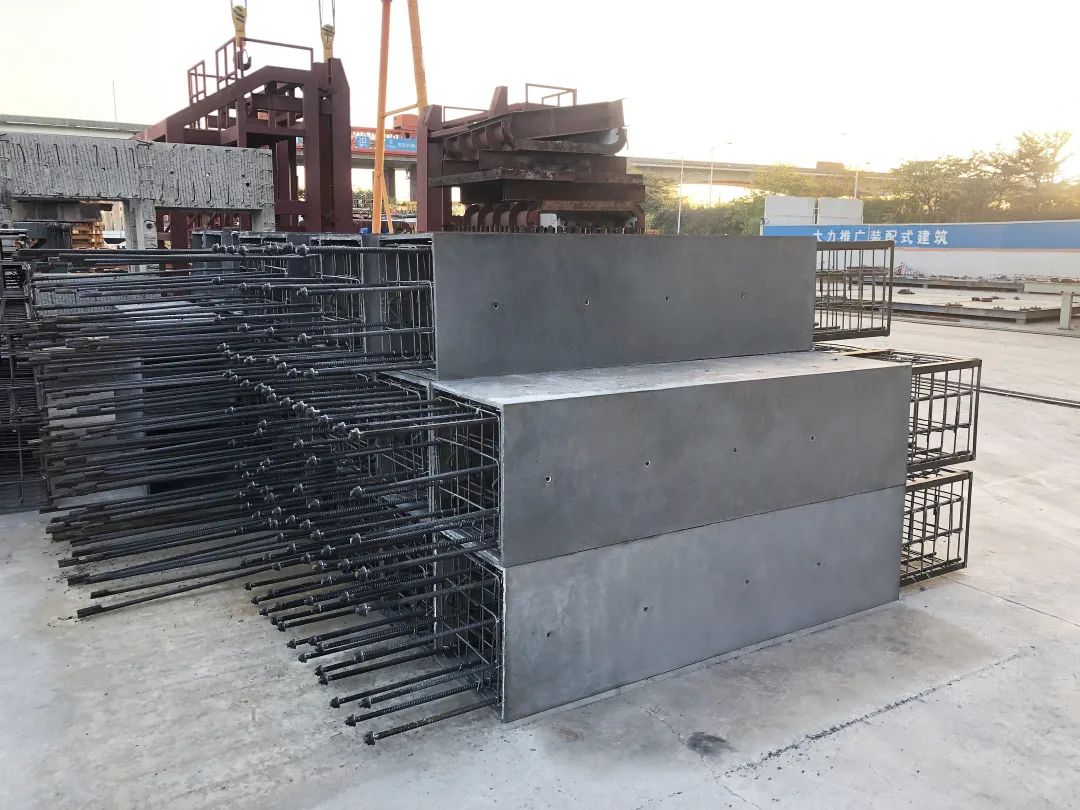

6、案例照片
